Válvula borboleta: garanta o melhor desempenho em seu projeto

Tempo de leitura: 4 minutos

Válvula borboleta: entenda como funciona, quando usar e como especificar corretamente para garantir eficiência no seu projeto industrial.

Poucos componentes industriais equilibram tão bem simplicidade construtiva e versatilidade operacional quanto a válvula borboleta. Em linhas de grande porte, ela aparece com frequência justamente porque resolve um desafio real: controlar o fluxo de forma rápida, ocupando pouco espaço e com manutenção direta.

O princípio de funcionamento é simples, mas exige atenção técnica. Um disco posicionado no interior da tubulação gira 90 graus para abrir, regular ou fechar a passagem do fluido. Quanto mais alinhado ao eixo da linha, menor a resistência ao fluxo; quanto mais perpendicular, maior o bloqueio.

Engenheiros de processos e gestores de manutenção que precisam validar especificações antes da compra encontram neste guia as informações necessárias para tomar essa decisão com segurança.

Como a válvula borboleta funciona na prática

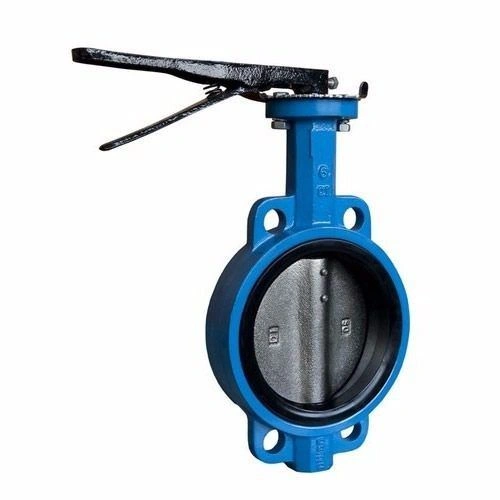

O mecanismo parte de um eixo central conectado ao disco. Quando o disco fica alinhado ao sentido do escoamento, o fluido passa com menor interferência. Ao girar, a área de passagem diminui progressivamente até o bloqueio completo.

Esse desenho reduz o volume de material e simplifica a instalação, especialmente em tubulações de diâmetros maiores, onde soluções mais robustas elevariam custos e dificultariam a montagem.

Na prática industrial, o comportamento do disco dentro do fluxo cria uma interferência mesmo em posição totalmente aberta. Por isso, projetos que priorizam mínima perda de carga precisam considerar esse fator na seleção do componente.

Quando usar válvula borboleta no lugar de outros tipos

A válvula borboleta não é a solução universal para todo tipo de linha, mas se destaca em situações específicas. Veja os cenários mais comuns:

• Linhas de abastecimento de água e utilidades com operação de abertura e fechamento frequente.
• Sistemas de ar comprimido que demandam resposta ágil e ciclos repetitivos.
• Vapores e gases industriais em aplicações onde o controle não precisa ser de alta precisão.
• Processos químicos com fluidos compatíveis com o material da sede e do corpo.
• Tubulações de grande diâmetro, onde o tamanho compacto da borboleta representa vantagem real de instalação.

Para controle fino de vazão, a válvula globo pode ser mais adequada. Para bloqueio rápido com vedação hermética, a válvula esfera oferece desempenho superior. Cada aplicação pede a análise correta do componente.

• Válvula de retenção: como escolher o modelo ideal para sua indústria

Válvula borboleta industrial: parâmetros que definem a escolha certa

Escolher a válvula borboleta correta vai além de acertar o diâmetro. Pressão, temperatura, fluido, material e padrão de montagem formam a base de qualquer especificação técnica séria.

Sede resiliente ou metálica?

A sede define a capacidade de vedação e a resistência às condições do processo. Sedes resilientes (borracha, EPDM, NBR) atendem aplicações gerais, com boa vedação em pressões moderadas e fluidos não agressivos. Já as sedes metálicas são indicadas para temperaturas elevadas, fluidos agressivos ou condições operacionais severas, onde materiais elastoméricos perderiam integridade com o tempo.

Material do corpo e do disco

Aço carbono, aço inoxidável e ferro fundido são as opções mais frequentes. A compatibilidade química com o fluido é o critério que deve guiar essa escolha. Em processos corrosivos, o inox oferece resistência superior sem exigir revestimentos adicionais.

Tipo de montagem

Modelos wafer são instalados entre flanges existentes, com menor custo e instalação mais rápida. Modelos flangeados possuem fixação direta na tubulação e oferecem mais rigidez estrutural em linhas com vibração ou pressão mais elevada.

• Como escolher válvula esfera para sistemas hidráulicos residenciais?

Válvula borboleta com atuador pneumático em sistemas automatizados

Processos automatizados frequentemente precisam de abertura e fechamento controlados sem intervenção manual. A válvula borboleta com atuador pneumático resolve esse cenário ao integrar o disco a um sistema de acionamento por ar comprimido.

Em ciclos repetitivos, o atuador padroniza a resposta operacional e reduz o desgaste humano na operação. Antes da instalação, é essencial verificar a compatibilidade entre o torque exigido pelo disco, a pressão de alimentação disponível e a frequência de acionamento prevista no projeto. Dimensionamento incorreto gera travamento, desgaste prematuro e falhas de comando.

Válvula borboleta sanitária em ambientes com exigência de higiene

Em indústrias alimentícias, farmacêuticas e de bebidas, o controle de fluxo precisa respeitar critérios rigorosos de higiene. A válvula borboleta sanitária atende esse contexto com acabamento interno compatível com limpeza recorrente (CIP), superfícies polidas e materiais aprovados para contato com produtos alimentícios.

A escolha do modelo correto exige atenção ao acabamento superficial interno, ao material de contato com o fluido e à facilidade de desmontagem para higienização. Qualquer incompatibilidade pode comprometer a segurança do processo e aumentar os custos de manutenção.

Perguntas que toda especificação técnica deveria responder

A válvula borboleta veda completamente o fluxo? Depende do modelo. Sedes resilientes oferecem vedação próxima de zero vazamento em condições adequadas; sedes metálicas toleram pequena passagem residual conforme a aplicação.

Qual a diferença entre wafer e flangeada? Wafer é instalada entre flanges existentes; flangeada possui furação própria para fixação direta na tubulação, o que oferece mais rigidez.

É possível usar a borboleta em altas temperaturas? Sim, desde que especificada com materiais compatíveis, especialmente na sede e na vedação do eixo.

O disco interfere no fluxo mesmo quando aberto? Sim. O disco permanece dentro da linha em posição aberta, gerando perda de carga residual que deve ser considerada no dimensionamento hidráulico.

Quando usar atuador pneumático em vez de manual? Quando o processo exige acionamento repetitivo, remoto ou automatizado, o atuador pneumático é a escolha mais adequada.

Especificação precisa garante válvula borboleta com alto desempenho

Uma especificação bem feita evita retrabalho, adaptações em campo e falhas prematuras. A válvula borboleta entrega o que promete quando selecionada com os parâmetros corretos para pressão, temperatura, fluido, material e padrão de montagem.

A JES Conexões tem mais de 20 anos de atuação no fornecimento de válvulas, conexões e componentes industriais. Nossa equipe técnica avalia pressão, temperatura, fluido, diâmetro e padrão de conexão para direcionar a especificação mais precisa para o seu projeto.

Se você está em fase de seleção ou precisa validar uma especificação antes da compra, fale com nossos especialistas e receba suporte técnico direto na escolha da válvula borboleta ideal para a sua linha.
